Zawiesia łańcuchowe ze stali stopowej: przewodnik po klasach 80 i 100

Czym są zawiesia łańcuchowe ze stali stopowej?

stal stopowa zawiesia łańcuchowe to wytrzymałe zespoły podnoszące przeznaczone do zastosowań przemysłowych, które wymagają wytrzymałości, trwałości i niezawodności w ekstremalnych warunkach. Każde zawiesie jest zbudowane z połączonych ze sobą ogniw łańcucha ze stali stopowej o wysokiej wytrzymałości, z ogniwem głównym na górze i elementami końcowymi, takimi jak haczyki, pierścienie lub haczyki, na końcach roboczych. W przeciwieństwie do syntetycznych alternatyw, zawiesia łańcuchowe ze stali stopowej nie rozciągają się, nie strzępią ani nie ulegają degradacji pod wpływem ostrych krawędzi, powierzchni ściernych lub podwyższonych temperatur, co czyni je standardowym wyborem w odlewniach, hutach stali, placach budowy i ciężkich środowiskach produkcyjnych.

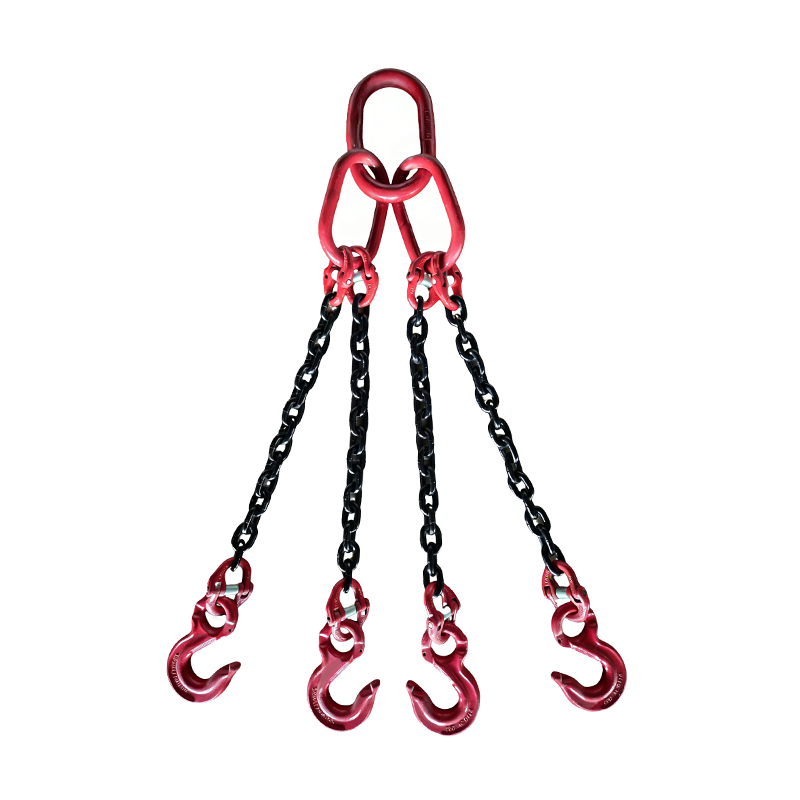

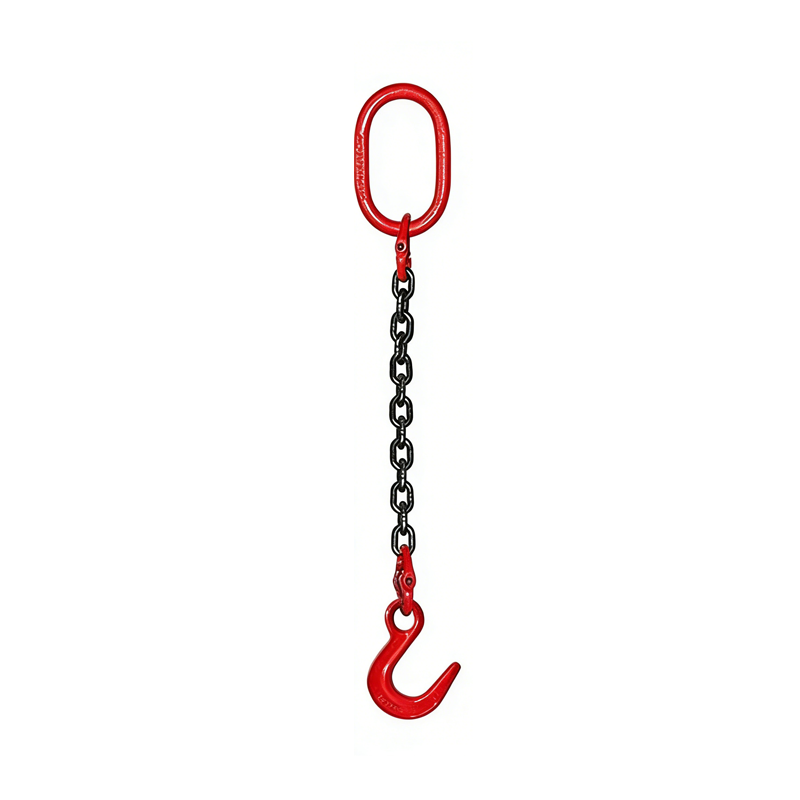

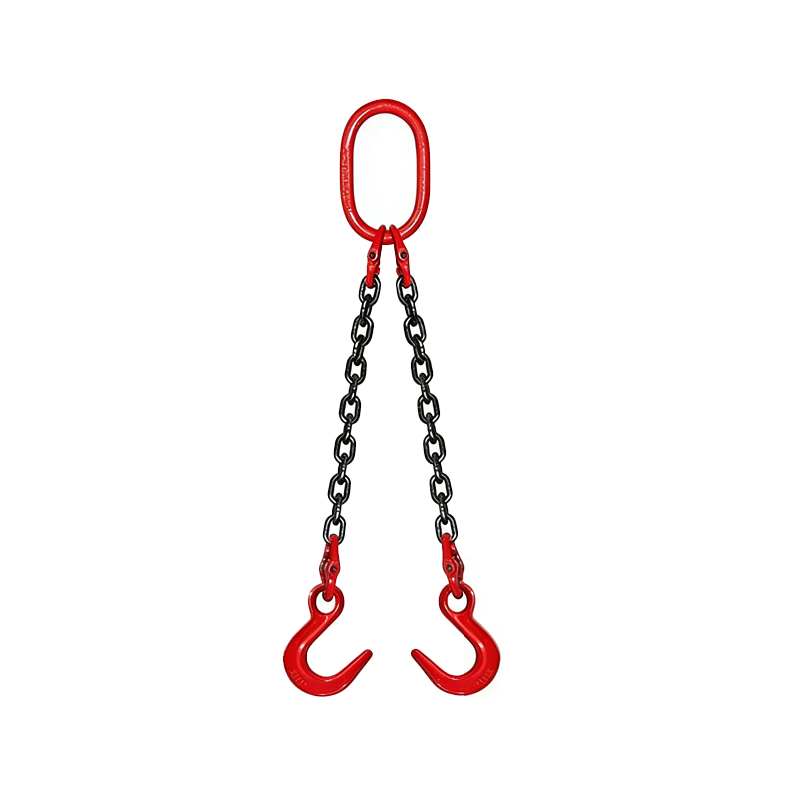

Zawiesia łańcuchowe są dostępne w czterech głównych konfiguracjach nóg: pojedyncza, podwójna, potrójna i cztery łapy . Każda konfiguracja rozkłada obciążenie w inny sposób i jest wybierana na podstawie kształtu, wagi i wymagań dotyczących wyważenia podnoszonego obiektu. Jeden chusta na jedną nogę jest idealny do prostych podnośników pionowych, podczas gdy zawiesia z wieloma nogami zapewniają doskonałą kontrolę obciążenia w przypadku ładunków asymetrycznych lub ponadgabarytowych.

Klasa 80. a klasa 100. Zrozumienie podstawowej różnicy

Stopień zawiesia łańcuchowego oznacza minimalną wytrzymałość na zerwanie w stosunku do pola przekroju poprzecznego łańcucha – wyższy stopień oznacza większą wytrzymałość w tej samej średnicy. Przy wyborze zawiesi łańcuchowych ze stali stopowej wybór pomiędzy klasą 80 a klasą 100 jest jedną z najważniejszych decyzji, bezpośrednio wpływającą na dopuszczalne obciążenie robocze, masę zawiesia i efektywność kosztową.

Zawiesia łańcuchowe klasy 80 od dawna stanowią standard branżowy i nadal są szeroko stosowane do podnoszenia ciężkich ładunków ogólnego przeznaczenia. Oferują doskonałą wytrzymałość, udokumentowane doświadczenie i szeroką kompatybilność z większością sprzętu do olinowania. Jednakże zawiesia łańcuchowe klasy 100 oferują o około 25% wyższe dopuszczalne obciążenia robocze przy tej samej średnicy łańcucha, co oznacza, że ​​można podnosić cięższe ładunki za pomocą lżejszego i łatwiejszego w obsłudze zespołu zawiesia. Jest to szczególnie cenne w operacjach, w których kluczowymi czynnikami są zmęczenie montera, szybkość konfiguracji i udźwig dźwigu. Obie klasy spełniają normy EN 818-4, ASME B30.9 i GB/T 10051, zapewniając pełną identyfikowalność i certyfikację ładunku.

Podnoszenie w wysokiej temperaturze: dlaczego zawiesia łańcuchowe są świetne

Jedną z najbardziej charakterystycznych zalet zawiesi łańcuchowych ze stali stopowej w porównaniu z alternatywnymi linami syntetycznymi lub stalowymi jest ich wyjątkowa wydajność jako zawiesi wysokotemperaturowych. Zawiesia nylonowe i poliestrowe mogą zacząć tracić integralność strukturalną w temperaturach tak niskich jak 80°C, podczas gdy zawiesia linowe są podatne na zmęczenie cieplne i degradację rdzenia. Natomiast zawiesia łańcuchowe ze stali stopowej przystosowane są do pracy ciągłej w temperaturach do 400°C przy odpowiednim zmniejszeniu dopuszczalnego obciążenia roboczego.

Zgodnie z wytycznymi ASME B30.9, dopuszczalne obciążenie robocze zawiesia łańcuchowego powinno zostać zmniejszone w przypadku stosowania w środowiskach o wysokiej temperaturze. Poniższe obniżki mają zastosowanie jako ogólne wytyczne branżowe:

• Do 200°C: Nie jest wymagane zmniejszenie DOR
• 200°C do 300°C: Zmniejsz WLL o 10%
• 300°C do 400°C: Zmniejsz WLL o 25%
• Powyżej 400°C: Podwieszkę należy wycofać z użytku i ponownie certyfikować przed dalszym użyciem

To sprawia, że zawiesia łańcuchowe ze stali stopowej stanowią jedyną praktyczną opcję do przenoszenia gorących kęsów w hutach stali, przenoszenia stopionych form w odlewniach oraz podnoszenia w piecu w produkcji ceramiki lub szkła. Bardzo ważne jest, aby chusty ostygły przed sprawdzeniem ich po użyciu, ponieważ narażenie na ciepło kumuluje się – każdy cykl wysokiej temperatury stopniowo wpływa na długoterminową zdolność obciążeniową.

Końcowe akcesoria i opcje konfiguracji

Wszechstronność zawiesi łańcuchowych ze stali stopowej jest dodatkowo rozszerzona dzięki różnorodności dostępnych akcesoriów. Wybór prawidłowego osprzętu jest równie ważny, jak wybór odpowiedniego stopnia i liczby nóg, ponieważ niewłaściwe osprzęt może zagrozić bezpieczeństwu i kontroli nad ładunkiem.

Typowe typy końcówek

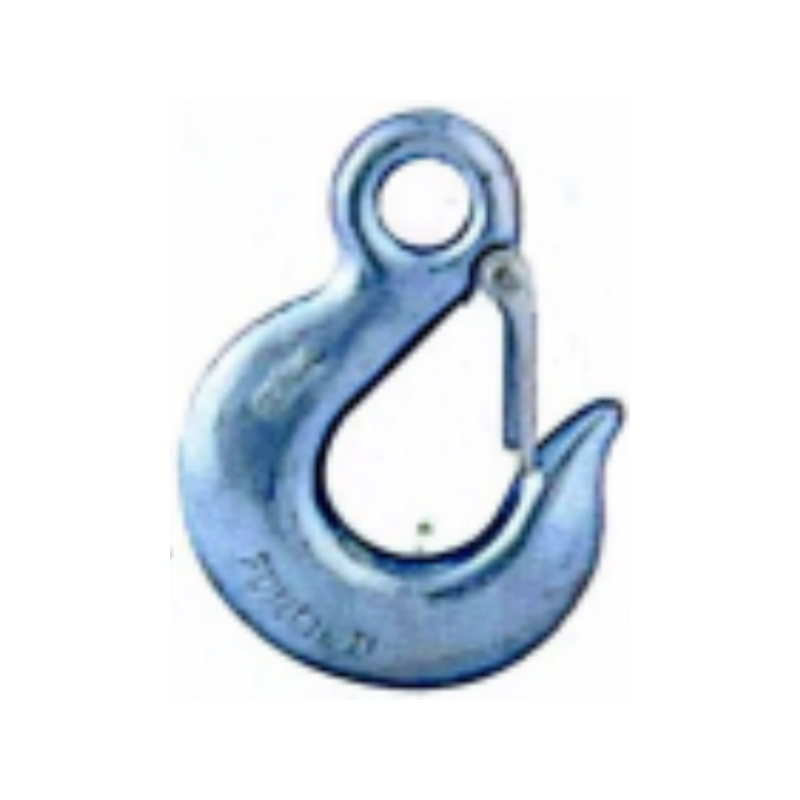

• Hak do zawieszania (hak przesuwny): Duże haki gardzielowe, zwykle samoblokujące, używane do ogólnego podnoszenia nad głową. Nadaje się do większości standardowych zastosowań.
• Hak samoblokujący: Obraca się w środku i automatycznie blokuje pod naciskiem ładunku, zapobiegając przypadkowemu zwolnieniu podczas podnoszenia. Niezbędne w środowiskach dynamicznych lub o wysokich wibracjach.
• Hak do odlewania: Charakteryzuje się bardzo dużym otworem gardzielowym, zaprojektowanym tak, aby pomieścić punkty mocowania dużych ładunków, powszechnie stosowane w odlewnictwie i transporcie stopionego metalu.
• Chwyć hak: Posiada wąskie gardło, które zaciska się bezpośrednio pomiędzy ogniwami łańcucha, co pozwala na skrócenie długości roboczej zawiesia bez zmniejszania udźwigu znamionowego.
• Podłużne łącze główne: Górny pierścień łączący wszystkie nogi z hakiem lub wciągnikiem dźwigu. Musi odpowiadać prawidłowemu obciążeniu całego zespołu.

W przypadku zawiesi wielocięgnowych kąt cięgien ma istotny wpływ na efektywne obciążenie robocze. Gdy kąt między nogami wzrasta powyżej 60°, napięcie w każdej nodze wyraźnie wzrasta. Zawsze należy zapoznać się z tabelą współczynnika kąta obciążenia dostarczoną z certyfikowanymi zawiesiami łańcuchowymi klasy 80 lub 100, aby potwierdzić prawidłowy nośność dla geometrii podnoszenia.

Normy certyfikacji: EN 818-4, ASME B30.9 i GB/T 10051

Certyfikowane zawiesia łańcuchowe ze stali stopowej są produkowane i testowane zgodnie z międzynarodowymi normami dotyczącymi właściwości materiałów, testów obciążenia próbnego, znakowania i identyfikowalności. Zrozumienie, który standard ma zastosowanie w Twoim regionie lub rynku eksportowym, jest niezbędne do celów zapewnienia zgodności i ubezpieczenia.

• EN 818-4: Europejska norma dotycząca zawiesi łańcuchowych z krótkim ogniwem do ogólnych celów dźwigowych. Obejmuje aktualne klasy, testy montażowe, wymagania dotyczące oznakowania i współczynniki bezpieczeństwa. Obowiązkowe dla zawiesi ze znakiem CE sprzedawanych na rynkach UE.
• ASME B30.9: Amerykańska norma regulująca konstrukcję, mocowanie, użytkowanie, kontrolę i konserwację zawiesi, w tym zawiesi łańcuchowych ze stali stopowej. Powszechnie stosowane w operacjach przemysłowych w Ameryce Północnej.
• GB/T 10051: Chińska norma krajowa dotycząca zawiesi łańcuchowych do podnoszenia, obejmująca łańcuchy o ogniwach okrągłych i o krótkich ogniwach. Obowiązkowe w przypadku zawiesi używanych podczas operacji podnoszenia certyfikowanych zgodnie z chińskimi ramami regulacyjnymi.

Każde kompatybilne nosidło jest oznaczone trwałą tabliczką znamionową lub etykietą zawierającą rodzaj zawiesia, numer seryjny, rozmiar łańcucha, klasę, dopuszczalne obciążenie robocze i szczegółowe informacje o producencie. Ta pełna identyfikowalność umożliwia operatorom i menedżerom ds. bezpieczeństwa prowadzenie dokładnych rejestrów inspekcji i rejestrów ciągnięcia dla każdego pojedynczego zawiesia w ich magazynie – jest to wymóg przepisów OSHA i równoważnych międzynarodowych kodeksów bezpieczeństwa w miejscu pracy.

Kryteria kontroli, konserwacji i wycofania

Regularna inspekcja nie podlega negocjacjom w przypadku jakiejkolwiek operacji podnoszenia. Zawiesia łańcuchowe ze stali stopowej muszą być sprawdzane przed każdym użyciem i poddawane dokładnej kontroli okresowej w odstępach czasu określonych przez częstotliwość użytkowania, intensywność zastosowania i obowiązujące przepisy. Do kluczowych wskaźników wskazujących, że chustę należy wycofać z użytku, należą:

• Zużycie ogniw łańcucha przekraczające minimalną dopuszczalną grubość określoną przez producenta
• Pęknięcia, rowki lub odkształcenia w dowolnym łączniku, łączniku głównym lub łączniku końcowym
• Rozciąganie poszczególnych ogniw powyżej 3% pierwotnej długości
• Uszkodzone, nieczytelne lub brakujące etykiety identyfikacyjne
• Odbarwienie termiczne wskazujące na działanie temperatury powyżej 400°C bez późniejszej ponownej certyfikacji
• Korozja chemiczna, korozja lub jakiekolwiek uszkodzenia powierzchni, które zagrażają integralności połączenia

Właściwe przechowywanie przedłuża także żywotność chusty. Zawiesia łańcuchowe ze stali stopowej przechowuj na wyznaczonych hakach lub stojakach – nigdy na podłodze, gdzie będą narażone na wilgoć, chemikalia lub ruch pojazdów. Po użyciu w środowisku o wysokiej temperaturze należy poczekać, aż chusty całkowicie ostygną, a następnie je zwinąć i przechowywać. Okresowo smaruj ogniwa łańcucha lekkim olejem maszynowym, aby zapobiec korozji powierzchni, zwłaszcza w zastosowaniach na zewnątrz lub przy wysokiej wilgotności.

Wybór odpowiedniego zawiesia łańcuchowego do danego zastosowania

Wybór odpowiedniego zawiesia łańcuchowego ze stali stopowej wymaga oceny kilku współzależnych czynników. Skorzystaj z poniższej listy kontrolnej jako praktycznego punktu wyjścia przed złożeniem zamówienia lub rozpoczęciem wypłaty:

• Masa ładunku i środek ciężkości: Określ maksymalne obciążenie i upewnij się, że DOR zawiesia – biorąc pod uwagę kąt ramion – przekracza je z odpowiednim marginesem bezpieczeństwa.
• Temperatura pracy: Jeśli zastosowanie obejmuje gorące materiały lub środowiska o temperaturze powyżej 200°C, wymagana będzie konfiguracja zawiesia wysokotemperaturowego z łańcuchem ze stopu klasy 80 lub 100. Zastosuj odpowiednią redukcję DOR.
• Konfiguracja nóg: Pojedyncza noga do zrównoważonych podnośników pionowych; zawiesia dwu-, trzy- lub czterocięgnowe do ładunków szerokich, nieregularnych lub ładunków z wieloma akcesoriami.
• Typ mocowania końcowego: Dopasuj rodzaj haka lub pierścienia do geometrii punktu mocowania ładunku i poziomu ryzyka przypadkowego rozłączenia.
• Standard zgodności: Sprawdź, która norma — EN 818-4, ASME B30.9 lub GB/T 10051 — jest wymagana dla Twojego rynku lub otoczenia regulacyjnego.
• Średnica i długość łańcuszka: Upewnij się, że wymiary zawiesia odpowiadają geometrii olinowania bez nadmiernego luzu lub nadmiernego napięcia na którejkolwiek nodze.

W razie wątpliwości należy skonsultować się z certyfikowanym inżynierem olinowania lub zespołem technicznym producenta zawiesia. Konsekwencje zastosowania zbyt małego lub źle dobranego zawiesia łańcuchowego są poważne – odpowiedni dobór jest równie ważny, jak prawidłowe użytkowanie. Zawiesia łańcuchowe ze stali stopowej klasy 80 i 100 stanowią najbardziej niezawodne w branży narzędzia do wymagających dźwigów i przy odpowiednich specyfikacjach, dyscyplinie kontroli i praktyce operacyjnej zapewniają bezpieczne, powtarzalne działanie przez tysiące cykli podnoszenia.
